 Voici ma mire, alors: BF, FF ou OK ?

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Tizoo
Membre MMP "Prestige"
Membre MMP


Masculin Messages : 15625
Date d'inscription : 09/11/2010
Age : 28
Localisation : Toulouse

MessageSujet: Voici ma mire, alors: BF, FF ou OK ?   Dim 22 Mai 2011 - 4:49

Je lance ce topic général pour y mettre tous vos résultats de tests sur mire pour détection de Back Focus / Front focus.

Et on vous dira si l'objectif est ok ou non.

La mire est téléchargeable SUR CETTE PAGE.



Je commence avec un test pour mon Tamron 17-50mm f/2.8 Very Happy

Tout à f/2.8


50mm





35mm




17mm




Arrow j'ai l'impression d'un léger Front Focus à 50mm, corrigé à 35 et 17mm. Vous confirmez?
Je n'ai pas l'impression que cela nécessite une correction.


-
Revenir en haut Aller en bas
http://www.tizoo-photographie.fr
pacalou
Moderateur(rice)
Moderateur(rice)


Masculin Messages : 13980
Date d'inscription : 15/11/2010
Age : 53
Localisation : charente maritime

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 22 Mai 2011 - 5:12

effectivement a 50 mm léger ....euh... focus en arrière.
je suis d'accord avec toi...correction pas vraiment nécessaire a mon avis +1
Revenir en haut Aller en bas
Skripink
Membre MMP "Prestige"
Membre MMP


Masculin Messages : 12328
Date d'inscription : 24/10/2010
Age : 44
Localisation : Sologne

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 22 Mai 2011 - 5:13

Oui Front à 50mm Wink

Tu me parais un peu penché aussi, je croyais qu'il fallait etre bien en face de la mire Very Happy
Revenir en haut Aller en bas
Skripink
Membre MMP "Prestige"
Membre MMP


Masculin Messages : 12328
Date d'inscription : 24/10/2010
Age : 44
Localisation : Sologne

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 22 Mai 2011 - 5:15

Une autre mire téléchargeable sur un autre topic Arrow ICI
Very Happy
Revenir en haut Aller en bas
Tizoo
Membre MMP "Prestige"
Membre MMP


Masculin Messages : 15625
Date d'inscription : 09/11/2010
Age : 28
Localisation : Toulouse

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 22 Mai 2011 - 5:15

oui possible que le trépied n'était pas de niveau...
Revenir en haut Aller en bas
http://www.tizoo-photographie.fr
Pixel
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 42704
Date d'inscription : 07/04/2009
Localisation : -Ville de Québec- Canada

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 22 Mai 2011 - 5:25

pour prendre ces mesures il faut être 100% au niveau et dans le bon angle comme expliqué avec la mire,
sinon ça ne prend pas grand chose pour fausser un résultat Wink

_________________


« Photographier c'est écrire avec la lumière »
_________________
Mon Flickr
Revenir en haut Aller en bas
http://www.flickr.com/photos/pixel1949/
Tizoo
Membre MMP "Prestige"
Membre MMP


Masculin Messages : 15625
Date d'inscription : 09/11/2010
Age : 28
Localisation : Toulouse

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 22 Mai 2011 - 5:32

ok, je vais le refaire dans la semaine alors Japonais saluant
Revenir en haut Aller en bas
http://www.tizoo-photographie.fr
CdC
Tout manuel
Tout manuel


Masculin Messages : 201
Date d'inscription : 21/11/2010
Age : 64
Localisation : Gers

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 22 Mai 2011 - 10:03

Bonjour

Voilà mes tests :

PENTAX 17-70mm F4 AL (IF) SDM

Tout à F4

Déclenchement avec télécommande IR

50mm


35mm


17mm


Je trouve que dans l'ensemble c'est pas trop mal. Qu'en pensez-vous ? Peut-être un problème à 17mm ?
Revenir en haut Aller en bas
http://www.flickr.com/photos/18192887@N05/
Tizoo
Membre MMP "Prestige"
Membre MMP


Masculin Messages : 15625
Date d'inscription : 09/11/2010
Age : 28
Localisation : Toulouse

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 29 Mai 2011 - 4:41

CdC
ça me parait pas mal ça Bien vue
Revenir en haut Aller en bas
http://www.tizoo-photographie.fr
Tizoo
Membre MMP "Prestige"
Membre MMP


Masculin Messages : 15625
Date d'inscription : 09/11/2010
Age : 28
Localisation : Toulouse

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 29 Mai 2011 - 4:45

J'ai recommencé Very Happy pour mon Tamron 17-50

50mm f/2.8




35mm f/2.8




17mm f/2.8





Arrow j'ai l'impression d'un petit défaut à 50mm; la zone nette est derrière...
Revenir en haut Aller en bas
http://www.tizoo-photographie.fr
CdC
Tout manuel
Tout manuel


Masculin Messages : 201
Date d'inscription : 21/11/2010
Age : 64
Localisation : Gers

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Dim 29 Mai 2011 - 6:02

Tizoo a écrit:
J'ai recommencé Very Happy pour mon Tamron 17-50

Arrow j'ai l'impression d'un petit défaut à 50mm; la zone nette est derrière...

J'en ai bien l'impression aussi, ainsi qu'à 35mm, mais c'est moins net qu'à 50mm.
Revenir en haut Aller en bas
http://www.flickr.com/photos/18192887@N05/
tryphon4
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 30954
Date d'inscription : 16/11/2010
Age : 45
Localisation : France, Drôme

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Jeu 27 Oct 2011 - 14:34

Je m'aperçois que les explications données précédemment concernant la méthode de mesure d'un front/back focus étaient un peu courtes et pas forcément très compréhensibles.

Je vais rappeler les points à suivre, en fait une simple traduction partielle du document original de Tim Jackson (http://www.dphotojournal.com/focus-test-chart.pdf):

Important!
Il y a plusieurs facteurs qui peuvent induire des résultats erronés et trompeurs lors de la réalisation de ce test. Assurez-vous de lire les instructions attentivement et de les suivre scrupuleusement.

1. Imprimez ce document.

2. Placez la mire de test à plat sur une surface plane. Il ne doit pas y avoir de bosses, la mire doit être bien plate.

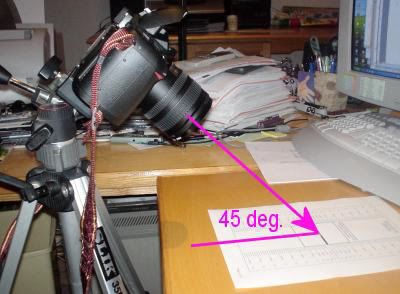

3. Placez votre apn de façon à ce qu'il fasse un angle de 45° avec la surface de la mire.


4. Visez la mire en ayant le centre de la ligne marquée "focus here" aligné sur le collimateur central de l'apn.

5. L'apn doit être suffisamment près de la mire pour qu'elle remplisse la zone visée, voir photo:


6. Assurez-vous que vous ne soyez pas tellement près de la mire que l'AF ne peut plus faire la mise au point parce que l'objectif est plus près que sa distance de mise au point minimale.
Vous pouvez le vérifier en approchant votre apn jusqu'à ce qu'il ne puisse plus faire la mise au point, puis vous le reculez de quelques centimètres.

7. Réglez votre apn en mode "priorité ouverture" (Av) et choisissez l'ouverture maximale. Cela donne la plus faible profondeur de champ, ce qui est crucial pour ce test.

8. Réglez l'autofocus sur “AF-S”.

9. Réglez la molette de sélection du point AF sur "mise au point centrale".

10. Assurez-vous que le collimateur central est bien sélectionné.

11. Si vous avez un éclairage disponible, utilisez-le pour éclairer la mire, elle doit être éclairée plus ou moins frontalement. J'aime utiliser une source constante lumineuse comme une ampoule halogène ou similaire, mais le flash semble bien marcher également. Si vous utilisez un flash assurez-vous que la lumière ambiante est suffisante pour que l'AF fonctionne correctement.

12. Le mode de mesure de la lumière n'est pas critique tant que vous avez un éclairage suffisant.

13. Prenez une première photo et examinez-la avant d'aller plus loin. Assurez-vous que la mire est claire et blanche, sinon réglez la balance des blancs et la vitesse d'obturation en conséquence. Augmentez l'éclairage si nécessaire.

14. Utilisez soit une télécommande, soit le retardateur de l'apn, pour éviter les vibrations de ce dernier.

15. Maintenant vous pouvez prendre vos photos de test.


Si la ligne marquée "focus here" est parfaitement nette et que la profondeur de champ est répartie à peu près homogènement en avant et en arrière de celle-ci, votre couple apn-objectif ne souffre pas de front/back focus.

Si la ligne n'est pas parfaitement nette et que la zone nette est en arrière, vous avez un back focus et pouvez modifier le microréglage de votre reflex en conséquence.

Si la ligne n'est pas parfaitement nette et que la zone nette est en avant, vous avez un front focus et pouvez modifier le microréglage de votre reflex en conséquence.

_________________
Ma galerie:    matos: 2 yeux, un reflex, what else?
Revenir en haut Aller en bas
Tizoo
Membre MMP "Prestige"
Membre MMP


Masculin Messages : 15625
Date d'inscription : 09/11/2010
Age : 28
Localisation : Toulouse

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Jeu 27 Oct 2011 - 14:47

Merci pour ce correctif Tryphon et de rappeler les bases Japonais saluant
Revenir en haut Aller en bas
http://www.tizoo-photographie.fr
tryphon4
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 30954
Date d'inscription : 16/11/2010
Age : 45
Localisation : France, Drôme

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mar 12 Mar 2013 - 0:29

Le lien pour télécharger une mire ne fonctionne pas, je place ici la copie d'un post venant d'un autre fil du forum avec un lien fonctionnel:
Skripink a écrit:
Sinon une charte qui existe pour K10 ou K20 :

http://www.k10dbook.com/newchart.pdf

Les explications en anglais Arrow Ici

Et une autre du meme site Arrow Ici

Ce que ça donne :



Plus qu'à imrpimer, decouper et coller Laughing

J'ai essayé les mires proposées sur ce fichier pdf et je n'utilise plus qu'elles à présent Very Happy

_________________
Ma galerie:    matos: 2 yeux, un reflex, what else?
Revenir en haut Aller en bas
cricri38
Pentax Addict
Pentax Addict


Masculin Messages : 1255
Date d'inscription : 22/02/2013
Age : 66
Localisation : vienne

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 13 Mar 2013 - 3:01


Bonjour et merci por le tutoriel

J'ai eu un problème de mise au point avec un objectif ancien (70/210 vivitar série 1 f 3,5) a l'infini mise au point incorrecte .J'ai imprimé une mire sur virus photo dépourvue de chiffres
.Il préconisait de placé l'appareil a une distance de 10 fois la focale! J'ai installé mon appareil sur un trépied a une hauteur adéquate (il fallait monter sur une chaise pour la mise au point .(2metres minimum)j’ai trouvé du back focus .

Pour ce qui du réglage le k5 a une échelle de 0 à 10 sans préciser a quoi cela correspondait( millimètres?)J'ai régler sur 5 au pif!

J'ai choisi option réglages pour l'ensemble de mes objectifs.

Comment verifier pour un 300mm fixe ?

Merci de vos éclaircissement ou imprimer une mire graduer?
Revenir en haut Aller en bas
tryphon4
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 30954
Date d'inscription : 16/11/2010
Age : 45
Localisation : France, Drôme

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 13 Mar 2013 - 11:07

Avec la mire triangulaire, le reflex doit être parallèle au sol, c'est plus pratique pour les réglages Wink


Personnellement je ne mesure pas une distance de 10 fois la focale entre le reflex et la mire: sur mon précédent post le lien qui est donné pointe vers un fichier pdf contenant 3 mires différentes: une pour un objectif macro, une pour un objectif normal, une pour un téléobjectif. Les 2 premières mires, une fois imprimées et découpées, forment un triangle, la mire se retrouvant à 45° par rapport à l'horizontale. La 3e mire peut être posée sur la première ou la deuxième mire pour être utilisée elle aussi à 45°.

Il faut placer le reflex à pratiquement la distance minimale de mise au point, donc si ton 300mm fait la mise au point à 2m il suffit de placer le reflex sur un trépied à 2m de la table sur laquelle est posée la mire.

Les réglages applicables à un objectif ne sont presque jamais applicables à tous les objectifs, sauf dans le cas où tous les objectifs souffriraient du même front-focus ou du même back-focus (ça voudrait dire que c'est l'AF du boîtier qui est mal réglé d'usine) donc je mémorise un réglage différent pour chacun de mes objectifs.

Citation :
Pour ce qui du réglage le k5 a une échelle de 0 à 10 sans préciser a quoi cela correspondait
C'est un réglage sans unité, on travaille par approximations successives, par exemple tu règles à +8 et c'est trop fort une fois remesuré, tu règles à +4 et c'est trop faible, tu règles à +6 et c'est bon Smile

_________________
Ma galerie:    matos: 2 yeux, un reflex, what else?
Revenir en haut Aller en bas
cricri38
Pentax Addict
Pentax Addict


Masculin Messages : 1255
Date d'inscription : 22/02/2013
Age : 66
Localisation : vienne

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 13 Mar 2013 - 15:28


Merci Triphon 4

Je vais imprimer la mire et proceder a de nouveaux essais
Revenir en haut Aller en bas
cricri38
Pentax Addict
Pentax Addict


Masculin Messages : 1255
Date d'inscription : 22/02/2013
Age : 66
Localisation : vienne

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 18 Mar 2013 - 4:10

Bonjour

J'ai procédé a des essais de mes objectifs récents et anciens.

Le 18/135 et le DA 35 f'2,4 ils ne présentent aucuns problèmes de back ou

front focus .

Il n'en ai pas de même pour le A 50 f 1,4 et le vivitar 70/210 f3,5 ils sont tout les deux affectés de front focus .

Je dois entrer a chaque utilisations les modifs qui s'imposent dans le menu,je suis aller jusqu'au maximum de l'appareil +10.

Voila si cela a intéresser quelqu'un..

Christian


Revenir en haut Aller en bas
tryphon4
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 30954
Date d'inscription : 16/11/2010
Age : 45
Localisation : France, Drôme

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 18 Mar 2013 - 4:56

Si tes deux objectifs non AF souffrent de front focus, c'est qu'il y a un problème au niveau du viseur (correction dioptrique mal réglée, dépoli décalé) ou au niveau de ton œil ; à moins que la mise au point soit faite avec le live-view, dans ce cas je n'ai pas d'explication.

_________________
Ma galerie:    matos: 2 yeux, un reflex, what else?
Revenir en haut Aller en bas
cricri38
Pentax Addict
Pentax Addict


Masculin Messages : 1255
Date d'inscription : 22/02/2013
Age : 66
Localisation : vienne

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 18 Mar 2013 - 7:09


Merci de ta reponse

La correction dioptrique est sur zéro car je porte des lunettes et mon appareil n'a jamais était ouvert ,le verre depoli est d'origine .

Voila

Christian
Revenir en haut Aller en bas
Utri
Tout manuel
Tout manuel


Masculin Messages : 759
Date d'inscription : 09/10/2011

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 18 Mar 2013 - 8:59

C'est clair que back ou front focus, c'est pour des objectifs auto-focus ...
Revenir en haut Aller en bas
https://www.flickr.com/photos/141493820@N05/
tryphon4
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 30954
Date d'inscription : 16/11/2010
Age : 45
Localisation : France, Drôme

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 18 Mar 2013 - 9:04

Les mires servent généralement à tester le front-back focus des objectifs AF.
Un objectif MF n'a en principe pas ce genre de problème puisque la mise au point est manuelle. Il peut éventuellement y avoir problème du système de confirmation de mise au point (la diode qui s'allume quand la mise au point est bonne), encore faut-il utiliser cette confirmation.

Si tu fais la mise au point manuelle sur la mire en utilisant le grossissement du live-view pour affiner la mise au point il ne devrait pas y avoir de décalage de celle-ci.

Pour les deux objectifs en question je suggère de refaire une photo de la mire en utilisant le live-view au grossissement maxi pour la mise au point Wink

_________________
Ma galerie:    matos: 2 yeux, un reflex, what else?
Revenir en haut Aller en bas
Cachalot
Pentax Addict
Pentax Addict


Masculin Messages : 1371
Date d'inscription : 22/12/2010
Localisation : Dans mon slip !

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Jeu 19 Juin 2014 - 8:43

Salut,

J'ai l'impression que mon K5 a un souci de FF général (aussi bien avec le stigmo, que sur l'AF).
Lors du montage du stigmomètre, j'ai viré la cale d'origine puisque j'avais constaté ce FF. Je me suis retrouvé avec un back focus d'enfer. J'ai donc remis la cale (les cales fournies par focusscreen sont faites pour le BF uniquement).

Ma question est donc: peut-on influer de manière constante sur le front focus, quel que soit l'objectif utilisé? Je sais que le K5 nous donne le choix entre corriger le FF ou le BF pour chaque objectif, ou appliquer à tous. Par ailleurs, comment fonctione l'ajustement d'AF? il déplace le capteur ou agit juste sur la détection de la MAP?
Revenir en haut Aller en bas
tryphon4
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 30954
Date d'inscription : 16/11/2010
Age : 45
Localisation : France, Drôme

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Jeu 19 Juin 2014 - 11:04

Cachalot a écrit:
Ma question est donc: peut-on influer de manière constante sur le front focus, quel que soit l'objectif utilisé? Je sais que le K5 nous donne le choix entre corriger le FF ou le BF pour chaque objectif, ou appliquer à tous.
Je crois que ça répond à ta question: si tu peux appliquer la même correction à tous tes objectifs ça peut résoudre ton problème.

Personnellement sur le K-7 j'ai réglé le FF/BF de façon indépendante pour chaque objectif étant donné que la valeur à appliquer était différente pour chacun.
Sur le K-3 je n'ai pas encore utilisé la mire donc on peut supposer qu'il est correctement réglé vu que je n'ai pas constaté de souci sur mes photos.

Cachalot a écrit:
Par ailleurs, comment fonctione l'ajustement d'AF? il déplace le capteur ou agit juste sur la détection de la MAP?
Je serais étonné que l'ajustement agisse par déplacement du capteur, il est beaucoup plus simple d'appliquer un coefficient au moteur de mise au point (mais ce ne sont que des suppositions).

_________________
Ma galerie:    matos: 2 yeux, un reflex, what else?
Revenir en haut Aller en bas
cetoi34
Tout manuel
Tout manuel


Masculin Messages : 824
Date d'inscription : 26/08/2013
Localisation : Hérault

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Ven 20 Juin 2014 - 3:01

cachalot, il ne peut pas y avoir de problème de FF/BF lorsqu'on fait une MAP sur le dépoli
ou le stigmo puisque c'est ton oeil et non un système électronique qui fait la MAP
et s'il y a problème c'est que c'est toi qui l'a mal faite  Spamafote  Wink
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Aujourd'hui à 7:05

Revenir en haut Aller en bas


Voici ma mire, alors: BF, FF ou OK ?

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Pentax MMP :: La Technique :: La prise de vue-
