MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 23 Juin 2014 - 13:59

Merci de vos réponses.
A Tryphon : ben du coup si la correction touche aux reglages du moteur je suis un peu embêté car cela touche aussi les objectifs en MF.

A cetoi : sauf que c'est le capteur et pas le stigmometre qui prend l'image. Il suffit qu'ils ne soient pas parfaitement sur le même plan pour que la MAP soit bonne sur le stigmo et pas sur le capteur...
Revenir en haut Aller en bas
tryphon4
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 30924
Date d'inscription : 16/11/2010
Age : 45
Localisation : France, Drôme

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 23 Juin 2014 - 14:36

C'est une coïncidence si tu as du front focus à la fois avec le stigmomètre sur objectif MF et avec l'AF sur objectif AF.
Le trajet optique jusqu'au stigmomètre est très différent du trajet optique jusqu'au capteur AF.

Si tu appliques une correction d'AF cela ne changera rien au front focus de tes objectifs MF.

Il est possible que le dépoli soit mal calé et qu'il y ait front ou back focus sur les objectifs MF à cause de ça mais c'est très rare. Je te suggère de vérifier avec le zoom du live view s'il y a réellement un problème de stigmomètre.

_________________
Ma galerie:    matos: 2 yeux, un reflex, what else?
Revenir en haut Aller en bas
Cachalot
Pentax Addict
Pentax Addict


Masculin Messages : 1371
Date d'inscription : 22/12/2010
Localisation : Dans mon slip !

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 23 Juin 2014 - 15:38

Hello. J'avais vérifié, il semblerait que je n'ai pas de bol.
Revenir en haut Aller en bas
cetoi34
Tout manuel
Tout manuel


Masculin Messages : 824
Date d'inscription : 26/08/2013
Localisation : Hérault

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 25 Juin 2014 - 10:03

Cachalot A cetoi : sauf que c'est le capteur et pas le stigmometre qui prend l'image.
 Il suffit qu'ils ne soient pas parfaitement sur le même plan pour que la MAP soit bonne
sur le stigmo et pas sur le capteur...

oui cachalot, mais dans ce cas il ne s'agit pas à proprement parler d'un problème de FF/BF
le FF/BF ne concerne que les problèmes d'autofocus et le plus souvent la cause en est
l'objectif
mais on ne va pas chipoter sur ces nuances de termes
pour en revenir à ton souci, je suppose que le problème ne se posait pas avant
que tu n'installes ton stigmo
si c'est le cas, pour ce qui concerne la MAP manuelle, il me paraît évident que c'est le nouveau
verre de visée qui est mal monté

Tu écris « Lors du montage du stigmomètre, j'ai viré la cale d'origine puisque j'avais constaté ce FF.
Je me suis retrouvé avec un back focus d'enfer. J'ai donc remis la cale (les cales fournies par focusscreen
sont faites pour le BF uniquement) »
J’ avoue que j’ai du mal à saisir : avec la cale d’origine tu as du FF, sans cale du BF.
Donc je ne vois pas comment les cales fournies peuvent provoquer du BF, si je ne
m’abuse, c’est le contraire.
Normalement si tu mets  une cale moins épaisse que celle d’origine tu auras moins de BF
Et tu en as sans doute une qui va supprimer le BF sans créer de FF

Pour ce qui concerne le FF en autofocus, il est évident que le problème ne vient pas de là
Cela ne peut venir que de tes objectifs mais dans ce cas le problème se posait
avant que tu n’installes ton stigmo
Ou alors, mais c’est rare, d’un problème lié au miroir, miroir décalé ou qui a pris du jeu
Est-ce que ton boîtier n’a pas fait une chute ?
Ce qui peut  laisser penser que cela vient du miroir c’est si tous tes objectifs sont affectés
d’un décalage sensiblement identique

Tu écris à propos du test en Live view « Hello. J'avais vérifié, il semblerait que je n'ai pas de bol. »
Que veux tu dire ?  c’est OK ou tu rencontres les mêmes problèmes ?
Revenir en haut Aller en bas
Cachalot
Pentax Addict
Pentax Addict


Masculin Messages : 1371
Date d'inscription : 22/12/2010
Localisation : Dans mon slip !

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 30 Juin 2014 - 10:24

Salut,

Merci de prendre du temps pour me répondre.

Non j'avais bien un front focus avant montage du stigmomètre, et j'avais réglé l'ajustement précis pour les objectifs AF. Quand je ratais une mise au point avec un objectif manuel, je remettais en question ma MAP avec le dépoli d'origine, puisque ce n'est pas d'une précision folle...

Le boitier n'a pas fait de chute... à ma connaissance.
Je vais tout redémonter ce week-end, et voir avec les cales en remplacant la cale en métal.
Revenir en haut Aller en bas
roussinix
Sous Perf' MMP
Sous Perf' MMP


Masculin Messages : 3128
Date d'inscription : 03/04/2013
Age : 65
Localisation : Région Nantaise

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Lun 30 Juin 2014 - 11:01

Normalement, avec les cales, tu peux régler le stigmo dans les deux sens.
- En ajoutant des cales dans un sens.
- En remplaçant une cale d'origine par une cale moins épaisse dans l'autre sens.
Revenir en haut Aller en bas
http://www.moi.net
cetoi34
Tout manuel
Tout manuel


Masculin Messages : 824
Date d'inscription : 26/08/2013
Localisation : Hérault

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mar 1 Juil 2014 - 13:56

Pour ceux que cela intéresse, j'ai modifié et complété un croquis trouvé dans une doc Nikon
pour montrer le trajet de la lumière à l’intérieur d’un boîtier reflex,
en fonction du mode de mise au point choisi.
Cela doit permettre de mieux comprendre les problèmes de mise au point et ses causes
de dysfonctionnement, notamment les problèmes de FF/BF.




Lorsque l’on constate ou que l’on croit constater un problème, la 1ère chose à vérifier c’est
si ce dernier vient de l’objectif  ou du boîtier.
Pour cela on fera une série de photos en live view à différentes focales et ouvertures, bien sur
avec une mire et dans des conditions de réalisation parfaites.
Si les ou des photos montrent un problème de FF/BF on est sur que cela vient à 98%
de l’objectif .
Si pas de problème, la faute incombe au boîtier.
Et donc, dans ce cas,  selon le mode de prise de vue, probablement au miroir (mode autofocus)
ou au verre de visée ou à l’oculaire (mode manuel).
Lorsque cela vient du boîtier un retour SAV sera nécessaire..
S’agissant d’un ou plusieurs objectifs on peut essayer de résoudre les problèmes avec
les micro réglages,  mais en cas de décalages importants, ils seront insuffisants.
De plus, on peut faire pire que mieux, notamment avec les zooms, avec lesquels
on peut très bien avoir du BF aux plus courtes focales et du FF aux plus longues.
Ou sur des focales fixes on peut avoir du BF aux 2 plus grandes ouvertures et
plus rien après. Si l’on corrige on risque de créer du FF à ces autres ouvertures.

Ces problèmes sont très complexes et pour moi s’ils sont vraiment importants ou s’ils
touchent plusieurs objectifs, ils demanderaient un retour en SAV.
Surtout s’ils sont encore sous garantie.

J'espère que ce post pourra aider certains à y voir plus clair.
Revenir en haut Aller en bas
iancurtis
Membre MMP "Suprême"
Membre MMP


Masculin Messages : 8672
Date d'inscription : 28/09/2012
Localisation : A l'Est du Nord

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 2 Juil 2014 - 9:11

Merci Cétoi pour le boulot c'est intéressant de voir le cheminement en fonction du mode.

Je me pose juste une question au niveau du miroir secondaire, je nettoie moi même le capteur de mes boitiers et je n'ai jamais fait attention à ce second miroir,c'est systématique cette présence sur les reflex????
Revenir en haut Aller en bas
roussinix
Sous Perf' MMP
Sous Perf' MMP


Masculin Messages : 3128
Date d'inscription : 03/04/2013
Age : 65
Localisation : Région Nantaise

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 2 Juil 2014 - 9:21

Je me posais presque la même question, si il est derrière le miroir principal, c'est :

  1. Soit que le miroir principal est semi-transparent
  2. Soit que l'AF ne se fait que miroir relevé ... donc pas en même temps que la visée ... ou en LiveView ?

Et où s'escamote-t-il lors de la prise de vue ?
Revenir en haut Aller en bas
http://www.moi.net
cetoi34
Tout manuel
Tout manuel


Masculin Messages : 824
Date d'inscription : 26/08/2013
Localisation : Hérault

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 2 Juil 2014 - 10:36

oui, le miroir secondaire c'est systématique sur les reflex numériques
et on le voit quand on se met en pause B, objectif enlevé, au dos du miroir principal on voit
une découpe rectangulaire :
c'est le petit miroir secondaire qui s'est encastré dans le principal pour
libérer le passage lors du déclenchement effectif
Il est lui même articulé et en  temps normal et notamment pour la mise au point autofocus, sa
position est à 45° par rapport au miroir principal
une zone en bas du miroir principal est effectivement semi transparente pour permettre
au miroir principal de renvoyer la lumière sur le capteur AF via ce miroir secondaire

et merci à vous 2 pour votre intérêt
Revenir en haut Aller en bas
tryphon4
Administrateur(rice)
Administrateur(rice)


Masculin Messages : 30924
Date d'inscription : 16/11/2010
Age : 45
Localisation : France, Drôme

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 2 Juil 2014 - 10:44

Le miroir principal est effectivement semi-transparent.

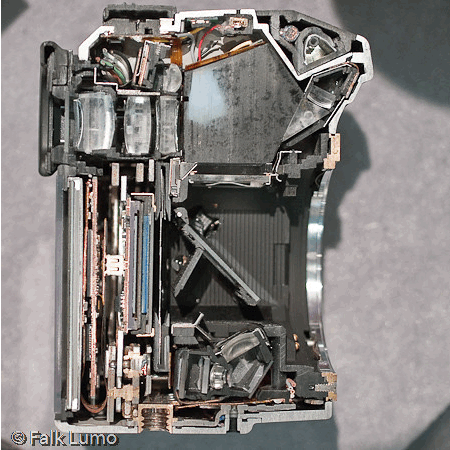

J'avais déjà posté le trajet optique sur un autre fil, je le reposte pour info, l'occasion de se payer une belle tranche de K-5:


_________________
Ma galerie:    matos: 2 yeux, un reflex, what else?
Revenir en haut Aller en bas
roussinix
Sous Perf' MMP
Sous Perf' MMP


Masculin Messages : 3128
Date d'inscription : 03/04/2013
Age : 65
Localisation : Région Nantaise

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 2 Juil 2014 - 12:20

Merci pour ces précisions (Triphon et Cetoi). C'est beaucoup plus clair maintenant.  Very Happy

On a essayé (à l'IUT) de me donner des notions d'optique ... mais en vain. Le prof était probablement assez nul (la moyenne étant inférieure à 10/20 pour l'ensemble des étudiants) avec seulement 2 étudiants sur 10 au dessus de 10/20 (et aucun à plus de 12/20) . Du coup, c'est une matière qui ne m'a jamais passionné.

Pour comparaison, la moyenne en math dépassait largement les 10/20.
Revenir en haut Aller en bas
http://www.moi.net
cetoi34
Tout manuel
Tout manuel


Masculin Messages : 824
Date d'inscription : 26/08/2013
Localisation : Hérault

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Mer 2 Juil 2014 - 13:20

merci tryphon de confirmer pour partie mon post, il manque juste le trajet live view
Roussinix effectivement les notions d'optique c'est bien plus compliqué que ce que j'ai
essayé d'expliquer ci dessus
Revenir en haut Aller en bas
Cachalot
Pentax Addict
Pentax Addict


Masculin Messages : 1371
Date d'inscription : 22/12/2010
Localisation : Dans mon slip !

MessageSujet: Re: Voici ma mire, alors: BF, FF ou OK ?   Ven 4 Juil 2014 - 1:29

ic est en train de devenir une mine d'infos. Bravo :-D

Bon j'ai tout démonté ce matin, et superposé deux cales souples fournies par focusingscreen, a priori ça donne un ensemble moins épais que la cale pentax, et ça me semble mieux. On va attendre les tests terrain ce week-end.
Revenir en haut Aller en bas
