Petits accessoires pas chers pour des panoramiques réussis Empty
MessageSujet: Petits accessoires pas chers pour des panoramiques réussis   Petits accessoires pas chers pour des panoramiques réussis HorlogeDim 3 Déc 2017 - 16:02

Les logiciels qui créent des photos panoramiques en assemblant plusieurs photos (prises en orientation portrait, paysage voire les deux) donnent toujours de meilleurs résultats quand certaines conditions sont réunies:

  • La vue de deux photos consécutives doit légèrement se chevaucher pour faciliter le raccord (on conseille généralement 25% de chevauchement) comme on le voit sur ce montage d'Arnaud Frich:
    Petits accessoires pas chers pour des panoramiques réussis PanoFrich
  • Les photos doivent être prises avec le boîtier sur un trépied, la rotation doit se faire autour de la pupille d'entrée de l'objectif.

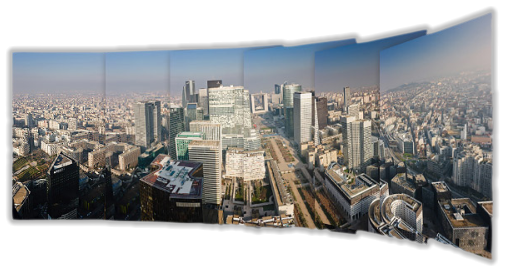

Pour les autres conseils, je vous recommande le site d'Arnaud Frich (qui utilise notamment un Pentax 645Z pour ses panoramiques):
https://www.guide-photo-panoramique.com

Le point qui m'a toujours intéressé est la rotation autour de la pupille d'entrée de l'objectif, en pratique ce n'est pas facile.
On peut s'équiper d'une tête panoramique, presque toutes permettent justement la rotation autour de la pupille d'entrée mais il faut compter environ 300€ pour avoir un matériel correct.
Pourquoi est-il conseillé d'utiliser la pupille d'entrée comme axe de rotation? Pour que le premier plan et l'arrière-plan restent alignés. On y reviendra plus bas.

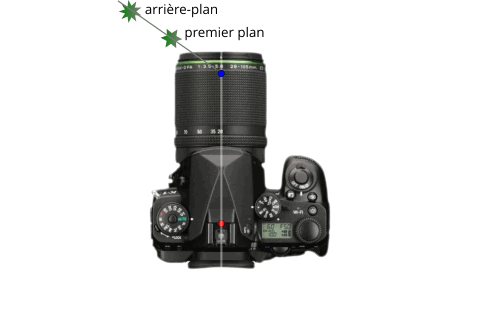

Sur cette vue de dessus on voit que la pupille d'entrée et le pas de vis 1/4" servant à fixer l'apn sur le trépied sont alignés par rapport à l'axe optique mais la rotation ne se fait évidemment pas autour de la pupille.
Petits accessoires pas chers pour des panoramiques réussis Pupille

Petits accessoires pas chers pour des panoramiques réussis Rotation

Si comme moi vous faites peu de panoramiques, vous n'aurez pas forcément envie d'investir beaucoup.
J'essaie donc, de temps en temps, de réutiliser du matériel que je possède déjà pour faire de la photo panoramique.

Le cas le plus simple est le panoramique en une seule passe (ou une seule bande) en cadrage paysage.
Pour celui-ci il suffit d'aligner (vu du dessus) la pupille d'entrée et l'axe de rotation de la tête.

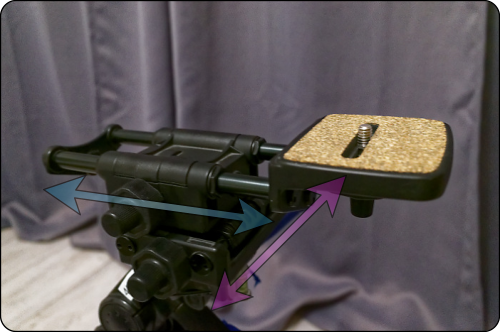

Pour cela un rail macro comme celui-ci, disposant d'un réglage micrométrique sur les axes x et y, suffit:
Petits accessoires pas chers pour des panoramiques réussis 60060


Si vous souhaitez réaliser un panoramique avec des vues en mode portrait, ce qui est le cas le plus courant, ça se complique.
En effet, il faut pouvoir:

  • régler la position du boîtier sur 2 axes alors qu'il est basculé de 90° (cas du panoramique en une seule passe (ou une seule bande)),
  • faire la même chose et également pivoter sur l'axe de sa pupille d'entrée (cas du panoramique multipasses ou multibandes).


Dans le premier cas, il suffit d'ajouter au rail macro une équerre, voici un set de 2 équerres (8€, les deux équerres noires et 4 vis 1/4" - la barrette de gauche ne fait pas partie du set) possédant des filetages permettant le passage de vis 1/4" :
Petits accessoires pas chers pour des panoramiques réussis _R060074_DxO

Petits accessoires pas chers pour des panoramiques réussis _R060075_DxO

Voici l'ensemble rail macro+équerre+boîtier:

Petits accessoires pas chers pour des panoramiques réussis _R060062_DxOPetits accessoires pas chers pour des panoramiques réussis _R060061_DxO

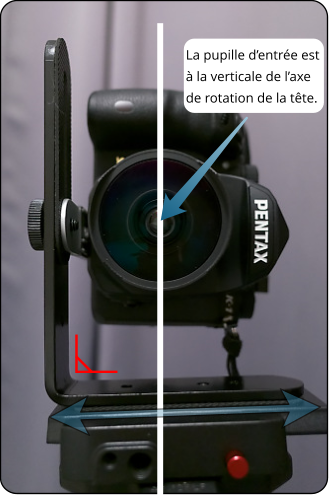

On voit qu'il est possible grâce au rail macro de placer la pupille d'entrée du boîtier à la verticale de l'axe de rotation de la tête, cependant si on fait pivoter le boîtier verticalement il ne tournera pas autour de la pupille sur cet axe, d'où un mauvais alignement premier-plan/arrière-plan.

Nous arrivons donc au deuxième cas, le plus complexe: il faut que la pupille d'entrée soit à la verticale de l'axe de rotation de la tête et que le boîtier puisse pivoter autour d'un axe passant par sa pupille d'entrée. Ce n'est pas simple à comprendre tant qu'on n'a pas vu de photo pratique.

Pour parvenir à mes fins, j'ai trouvé plus pratique de remplacer le rail macro par un plateau rapide dont je parle sur ce fil: http://www.mmpentax.com/t7016-plateau-rapide#356365

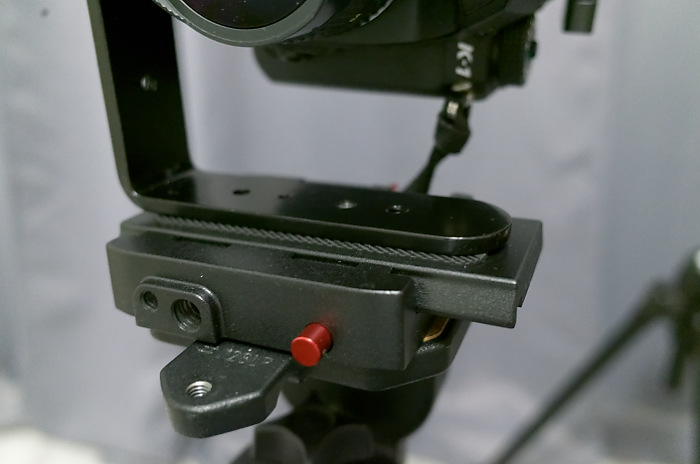

J'ai directement fixé l'équerre sur le plateau rapide:
Petits accessoires pas chers pour des panoramiques réussis _R060069_DxO

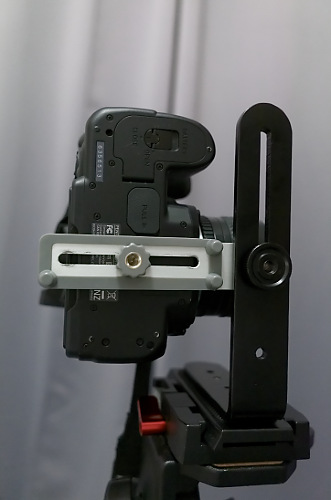

Le boîtier n'est pas directement fixé sur l'équerre mais sur une barrette, elle-même fixée sur l'équerre:
Petits accessoires pas chers pour des panoramiques réussis _R060065_DxO

Je peux utiliser le plateau long pour positionner la pupille d'entrée à la verticale de l'axe de rotation horizontal de la tête.
Petits accessoires pas chers pour des panoramiques réussis 6066

Pour prendre en photos plusieurs rangées verticales en pivotant sur la pupille d'entrée, ce n'est pas la tête qui va tourner mais le boîtier:
Petits accessoires pas chers pour des panoramiques réussis 60072

L'ensemble est suffisamment robuste pour supporter le poids d'un K-1 équipé d'un objectif Smile

Astuce complémentaire: pour trouver la pupille d'entrée, on aligne un repère proche et un repère lointain, ils doivent rester dans l'alignement quand le boîtier fait une rotation horizontale comme sur cet exemple déjà présenté:
Petits accessoires pas chers pour des panoramiques réussis Rotation

J'utilise comme repère proche une pince montée sur flexible et accrochée au trépied:
Petits accessoires pas chers pour des panoramiques réussis _R060073_DxO

J'espère avoir été à peu près clair, sinon n'hésitez pas à poser des questions!
